新闻中心
碳纳米管分散工艺研究
作者：admin日期：2020-06-04阅读
用砂磨机对多壁碳纳米管分散。探索了研磨时间、分散剂用量对多壁碳纳米管分散效果的影响。实验表明，砂磨机对碳纳米管形成了显著的剪切效果，大地减小了长径比。研磨时间越长，碳管长度越小，4h时碳管长度减少到1μm。水性分散剂明显降了体系的粘度，改善了碳管的分散效果。碳管与分散剂的比例为5:4时达到佳的分散效果。
0 引言
碳纳米管表面缺陷少，缺乏活性基团，在水及各种溶剂中的溶解度都很。另外，碳纳米管之间存在较强的范德华力，加之它巨大的比表面积和长径比，使其易形成团聚或缠绕。要发挥碳纳米管优异性能使其广泛应用，如何均匀稳定地分散碳纳米管是亟需解决的关键性问题[1]。
由于碳纳米管具有优异的结构和性能，近年来，对其改善复合材料性能的研究已经成为纳米材料领域的和热点，碳纳米管在基体中的分散性对其发挥功能性有重要影响[2]。砂磨机工艺具有剪切力大、效率高等特点，是纳米粉体的有效分散工艺。
1 实验
1.1 材料
碳纳米管，纯度＞97%，杂质＜3%，直径40-60nm，长度＜5微米，深圳市金科特种材料股份有限公司。分散剂BYK-190，德国ALTANA集团毕克化学公司。
1.2 球磨
采用规格型号为Mini-Easy的砂磨机，北京瑞驰拓维科技有限公司。采用氧化锆球，日本Nikkato公司，直径2mm，密度6g/cm3。研磨腔体容量大小为400mL，其中超过一半体积的锆珠；用不同质量BYK与10g碳纳米管加水在砂磨机中以2000rpm的转速球磨，在不同时间段进行取样。
1.3 测试方法
采用日立Hitchis-3400 扫描电镜观察碳纳米管形貌；用毛刷蘸取碳纳米管分散取样，在不导电吸水纸上涂刷一次，待烘干后重复五次测定既定长度的点阻值，再计算单位长度的平均电阻值。
2 结果及分析
2.1 球磨时间对分散效果的影响

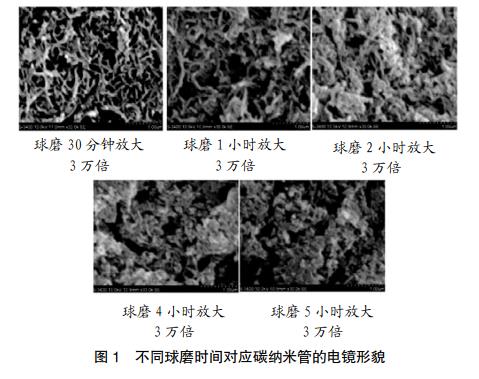

球磨时间对碳纳米管的影响如以上电镜图所示，在砂磨机中研磨30分钟碳纳米管依然可以看出其呈现长条状，碳纳米管长度都在5微米以上。研磨1小时，长度降到1微米到5微米之间；研磨2小时，碳纳米管长度都在3微米以下；研磨3小时，碳纳米管长度都在1微米以下；研磨4小时和5小时，碳纳米管呈现被打碎并团聚的电镜效果。
总之，随着砂磨机研磨时间增加，碳纳米管长度越来越短，研磨4小时可以达到明显的研磨效果，此时碳纳米管长度都在1微米以下。2.2 分散剂量对碳纳米管性能发挥的影响.

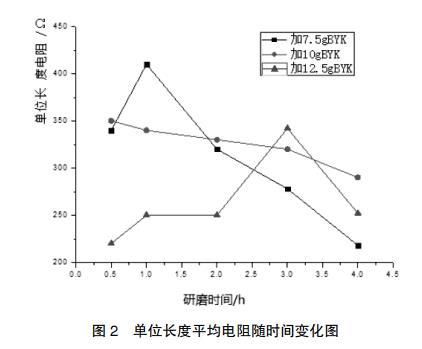

由扫描电镜图可以知，随球磨时间增加，碳纳米管分散效果编号，对应试样的电阻值应当越小。加入12.5gBYK时，碳纳米管的导电性不增反降，说明BYK过多导致碳纳米管性能发挥变差，另两组从开始研磨到结束，导电性一直程递增趋势，也证明了球磨4小时碳纳米管的分散效果明显升高。
3 结论
（1）砂磨机分散对碳纳米管形成了显著的剪切效果，大地减小了长径比。
（2）碳纳米管分散效果与其在砂磨机中球磨时间相关，且间增加分散效果明显变好。
（3）水性分散剂BYK-190明显降了体系的粘度，改善了碳纳米管的分散效果。碳纳米管与分散剂的质量比为5:4时分散效果佳且不影响碳纳米管的性能发挥。
